Practica montaje de toma de usuario RJ45

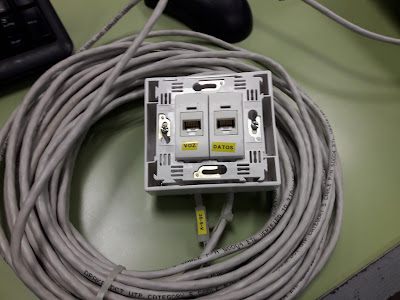

Roseta sin desmontar

Roseta tras quitarle la tapa

Separamos la roseta de su caja

Soltamos las clavijas y las dejamos separadas entre ellas.

Parte de atras de la roseta desmontada.

Utilizamos la herramienta de inserción para insertar los cables en su posición.

Cortando el cable y destrenzando los pares.

Pelando el cable.

Los cables insertados pero sin cortar.

Los cables ya están colocados en su posición final.

Volvemos a montar las clavijas en su lugar.

Ponemos la tapa y finalizamos la practica.

Resumen de la semana del 7 de Octubre hasta el 11 de Noviembre

En estas últimas semanas hemos aprendido a hacer un cable de red RJ45, hemos aprendido a clasificar las redes de datos según varios criterios diferentes, hemos aprendido las capas de los modelos OSI y TCP/IP, estuvimos haciendo practicas con el Cisco Packet Tracer. También estuvimos haciendo practicas con planos para identificar los distintos elementos que se deben instalar en una red de datos.

Montaje cable RJ-45.

En este vídeo que ya vimos en clase se explica como montar un cable de red RJ-45, enseñando como separar correctamente los cables y como usar una crimpadora,

Elementos de una red de datos.

Capas del modelo OSI

Clasificación de redes

Resumen de las semanas del 26 de septiembre al 7 de octubre de 2016

En estas semanas de clase de IRDT hemos aprendido a diferenciar entre elementos de red pasivos y activos. Tambien hemos aprendido a clasificar las redes de datos según el área y la velocidad. Vimos como son los cables de red, llamados de par trenzado y hemos aprendido que hay diferentes tipos y categorias. Todo esto ha sido bastante nuevo para mi ya que desconocia bastante sobre el area de las telecomunicaciones.

EQUIPOS EN LAS REDES DE DATOS

Tarjeta de red:

Repetidores:

Gateways:

Router:

Servidores:

CLASIFICACIÓN DE LAS REDES DE DATOS

Según el área:

• PAN: Red de datos personal. Su extensión es de hasta 10 metros.
• LAN: Red de datos local. Su extensión es de desde unos metros hasta varios kilómetros.
• MAN: Red de datos metropolitana. Su extensión es de hasta 10 Km.
• WAN: Red de datos extensa. Su extensión supera los 150 Km.

Según la velocidad:

• Ethernet: 10 Mbs
• Fast ethernet: 100 Mbs
• Gigabit ethernet: 1 Gbs

ELEMENTOS EN LAS REDES DE DATOS

-El dispositivo:

-El mensaje:

-El medio:

-El protocolo:

AMANECER DE LA RED

En el vídeo que vimos en clase se explica como funciona una LAN y los protocolos que se siguen cuando se solicita información en Internet. Aparece el funcionamiento del router y su función de solicitar los datos de la red. Luego explica como funciona un proxy y el trabajo que realiza clasificando la información que va a entrar en nuestro equipo. Finalmente explica el trabajo del Firewall o cortafuegos que evita que la información de nuestro equipo salga a la red.
